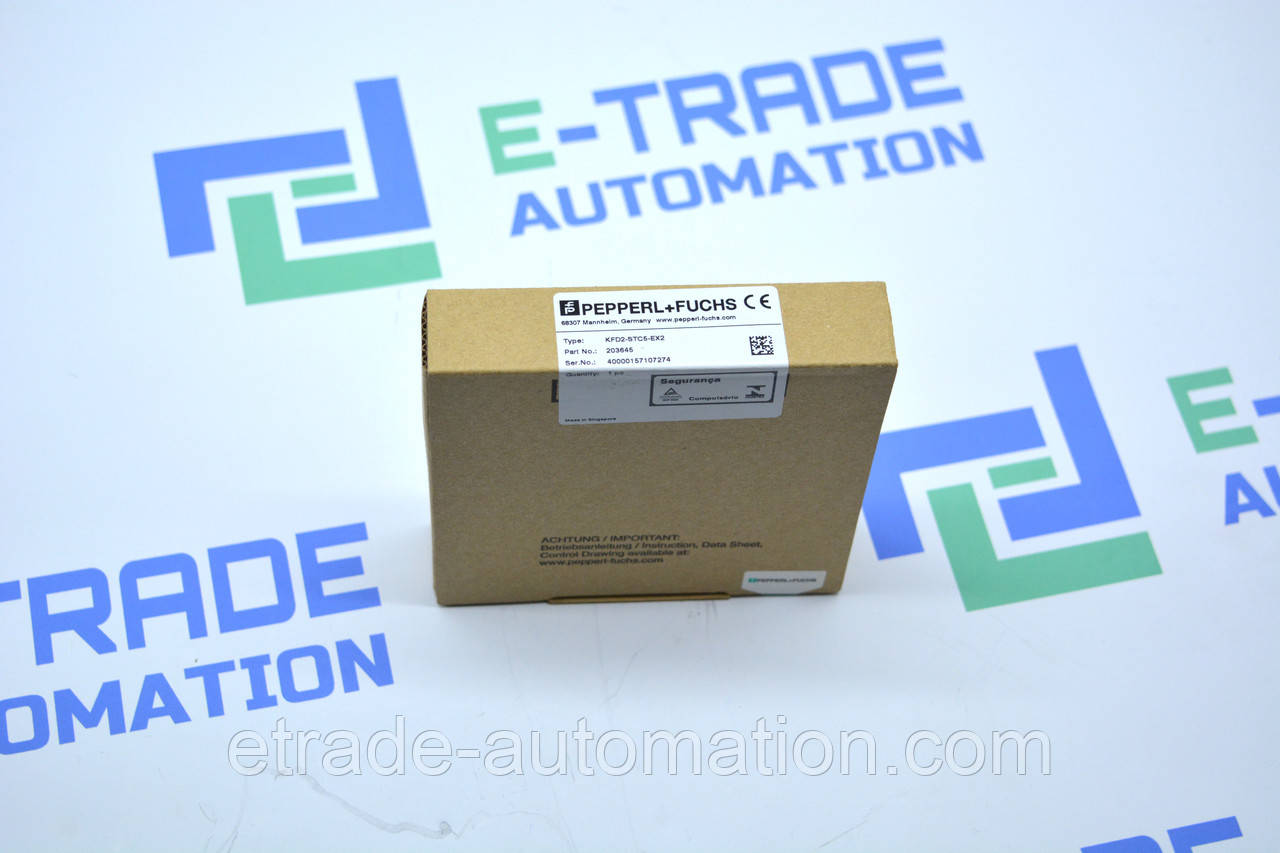

Бар'єр іскробезпеки Pepperl + Fuchs KFD2-STC5-EX2

Бар'єр іскробезпеки Pepperl + Fuchs KFD2-STC5-EX2

Виробник: Pepperl + Fuchs

Маркування: KFD2-STC5-EX2

Технічні характеристики:

• Бар'єр іскробезпечності Pepperl+Fuchs KFD2-STC5-Ex2 — це 2-канальний ізольований бар'єр із вхідними 2- і 3-дротовими датчиками SMART і 2-дротовими джерелами струму SMART

  Технічні характеристики:

• Тип сигналу: аналоговий вхід
• Рівень повноти безпеки (SIL): SIL 2
• Системні можливості (SC): SC 3
• Під'єднання: шина живлення або клеми 14+, 15-
• Номінальна напруга: 18... 30 В постійного струму.
• Пульсації: в межах допустимих значень.
• Розсіювана потужність: ≤ 1,4 Вт за максимального навантаження
• Споживана потужність: ≤ 2,6 Вт за максимального навантаження
• Сторона під'єднання: сторона поля
• Під'єднання: клеми 1+, 2-, 3; 4+, 5-, 6
• Вхідний сигнал: 0/4... 20 мА
• Напруга холостого ходу/ток короткого замикання: клеми 1+, 3; 4+, 6: 23 В/25 мА
• Вхідний опір: макс. 265 та Омега; клеми 2-, 3; 5-, 6, макс. 330 &Омега; клеми 1+, 3; 4+, 6
• Доступна напруга: ≥ 16 В за 20 мА; ≥ 20 В за 4 мА, клеми 1+, 3; 4+, 6
• Сторона під'єднання: сторона керування
• Під'єднання:
  клеми 7+, 8-, 9-; 10+, 11-, 12- (сток)
  клеми 7-, 8+, 9+; 10-, 11+, 12+ (джерело)
  див. Додаткову інформацію
• Навантаження: 0... 600 Ω
• Вихідний сигнал: 0/4... 20 мА (перевантаження> 25 мА)
• Пульсація: макс. 50 мкА _{середньоквадратичне}
• Зовнішнє живлення (контур): 2... 30 В постійного струму
• Відхилення:
  при 20 °C (68 °F) , 0/4 ... 20 мА
  ≤ 10 μ A, вмик. калібрування, лінійність, гістерезис, навантаження і коливання напруги живлення
• Діапазон частот: сторона поля на стороні керування: ширина смуги з сигналом 1 В _pp 0 ... 7,5 кГц ( -3 дБ)
  безпечна зона — небезпечна зона: ширина смуги з сигналом 1 В _SS 0,3 ... 7,5 кГц (-3 дБ)
• Час встановлення: 200 μ з
• Час наростання/час спаду: 100 μ s
• Вихід/джерело живлення: функціональна ізоляція, номінальна напруга ізоляції 50 В змінного струму
• Вихід/вихід: функціональна ізоляція, номінальна напруга ізоляції 50 В змінного струму.
• Елементи дисплея: світлодіоди.
• Маркування: місце для маркування спереду.
• Електромагнітна сумісність:
  NE 21: 2012
  EN 61326-3-2: 2008
• Ступінь захисту: IEC 60529: 2001
• Захист від ураження електричним струмом: UL 61010-1: 2012
• Температура довкілля:
  -20 ... 60 °C (-4 ... 140 °F)
  розширений діапазон температури довкілля до 70 °C (158 °F), см. Інструкція для необхідних умов монтажу
• Ступінь захисту: IP20
• Під'єднання: гвинтові клеми
• Масса: прибл. 200 г
• Розміри: 20 x 124 x 115 мм (0,8 x 4,9 x 4,5 дюйма), тип корпусу B2
• Встановлення: на монтажну рейку DIN 35 мм у співвід. згідно з EN 60715: 2001
• Сертифікат перевірки типу ЄС: CML 17 ATEX 2031X
• Обладнання: клеми 1+, 3-; 4+, 6-
• Обладнання: клеми 2-, 3+; 5-, 6+
• Обладнання: клеми 1+, 2/3-; 4+, 5/6-
• Сертифікат: CML 17 ATEX 3030X
• Сертифікат UL: E106378
